Rézcsöves gyűjtősínek: Hogyan határozza meg újra az energia-infrastruktúra hatékonyságát az energiaátvitel „csendes forradalma”?

Alcím: Míg a hagyományos téglalap alakú gyűjtősínek jelentős helyet foglalnak el, és jelentős veszteségeket mutatnak az ultra-nagyfeszültségű alállomásokon, az üreges cső alakú rézcsöves gyűjtősín – 40%-kal csökkenti a váltakozó áramú ellenállást és 60%-kal javítja a hőelvezetési hatékonyságot – csendesen a globális energiaátmenet kulcsfontosságú mozgatórugójává válik. Miért ér el ez a réstermék, amely a teljes rézcsövek iránti kereslet mindössze 3%-át teszi ki, 200%-os éves növekedési ütemet az új energiaszektorban?

Technológiai paradigmaváltás: a "szilárd vezetésről" a "háromdimenziós erőátvitelre"

2025-ben a globális energiainfrastruktúra fejlesztései robbanásszerű növekedést hajtanak végre az országban rézcső gyűjtősín piac. Bár ez a kategória a teljes rézcsöves igénynek csak 2–3%-át teszi ki, alkalmazása az ultranagyfeszültségű alállomásokban, adatközpontokban és új energiaerőművekben évente 200%-ot meghaladó ütemben növekszik. A hagyományos téglalap alakú gyűjtősínekhez képest az alapvető versenyképesség rézcsöves gyűjtősínek üreges csőszerkezetük fizikai előnyeiben rejlik: 3-5-szörösére növeli a vezeték felületét, biztosítja az áram egyenletes eloszlását a csőfal mentén, 0,8 alá csökkenti a skin hatástényezőt, és 40%-kal csökkenti az AC ellenállást az azonos keresztmetszetű négyszögletes sínekhez képest.

Ez a szerkezeti forradalom közvetlenül foglalkozik az ultranagy áramú átvitel fájdalmas pontjaival. A 750 kV-os gázszigetelt kapcsolóberendezésekben (GIS) egy Φ100 × 5 mm-es rézcsöves gyűjtősín 4000 A áramot képes szállítani, áramsűrűsége pedig csak 2,68 A/mm². Ezzel szemben az egyenértékű téglalap alakú gyűjtősínek megkövetelik több egymásra helyezett réteg , ami több mint 30%-os veszteségnövekedést eredményez. Ami még kritikusabb, a rézcsöves gyűjtősínek mechanikai szilárdsága négyszerese a téglalap alakú gyűjtősínek. 50kA-es zárlati áramhatás mellett a függesztett fesztáv eléri a 9 métert, a támaszték pedig 13 méterrel, ami jelentősen csökkenti az alállomási acélszerkezetek szükségességét.

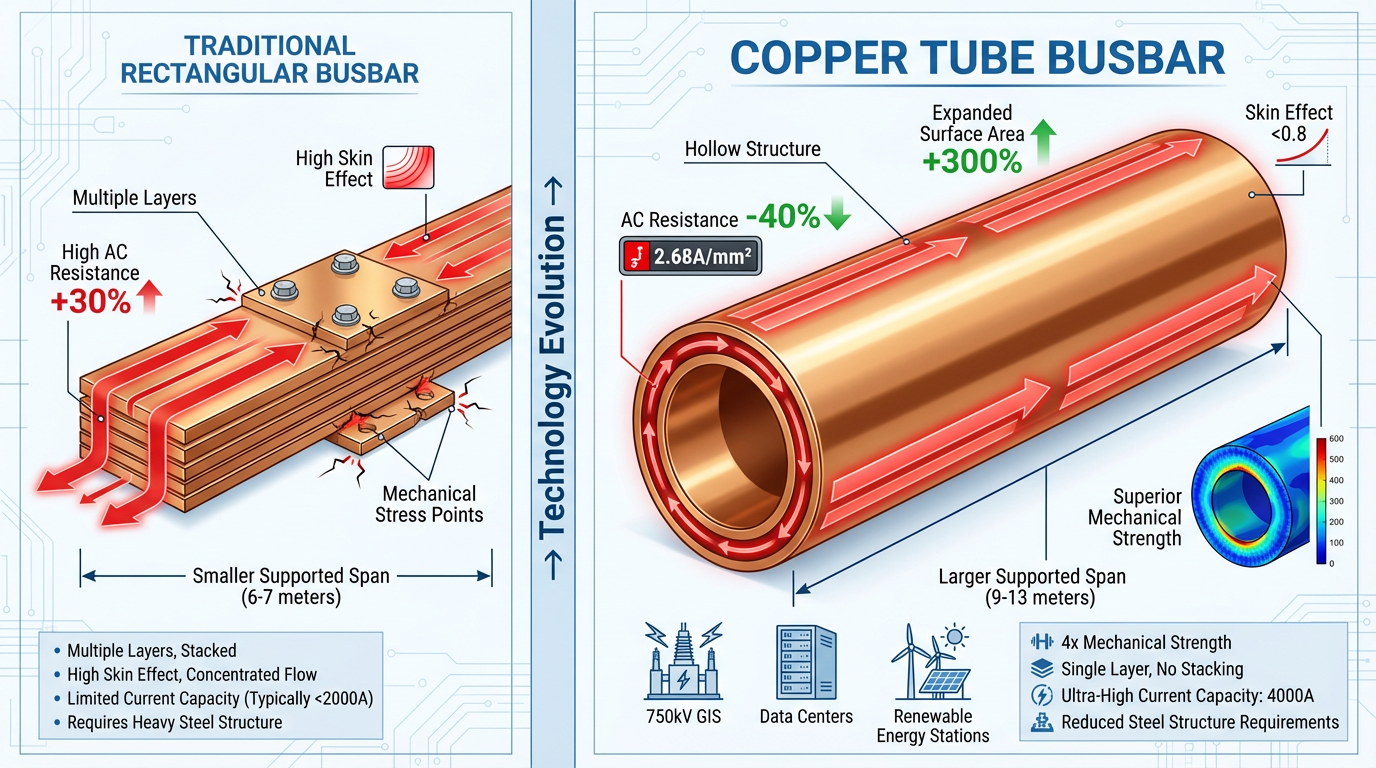

(Ezt a képet mesterséges intelligencia készítette.)

Táblázat: A rézcsöves gyűjtősínek teljesítményének összehasonlítása a hagyományos négyszögletes gyűjtősínekkel (2025)

Alkalmazási forgatókönyv kibővítése: a hagyományos energiaforrásoktól az új energiahatárokig

A rézcsöves gyűjtősínek értéke az új energetikai szektorban újradefiniálódik. In ultra-nagyfeszültségű egyenáram (HVDC) átvitel, a hagyományos kábelek teljesen szigetelt rézcsöves gyűjtősínekkel való helyettesítése a ±800 kV-os átalakító állomásokban 18%-kal csökkenti a rendszerveszteséget, és 4 millió jüannal csökkenti az éves működési költségeket. Ez az előny különösen szembetűnő a nagy távolságú átvitelnél: 100 kilométert meghaladó távolságok esetén a rézcsöves gyűjtősínek ellenállás-előnye több mint 25%-kal csökkentheti a teljes életciklus-költséget.

Még forradalmibb alkalmazások jelennek meg az új energiaerőművekben. A Gansu Jiuquan Wind Power Base 330 kV-os nyomásfokozó állomásán a rézcsöves gyűjtősínek -40°C-os szélsőséges hidegben is stabilan működnek. UV-álló bevonatuk 30 évre növeli a kültéri élettartamot, ami messze meghaladja a hagyományos kábelek 15 éves ciklusát. A fotovoltaikus erőművekben a rézcsöves gyűjtősínek moduláris felépítése 50%-kal növeli a telepítés hatékonyságát, így különösen alkalmasak gyorsan telepíthető elosztott energiaprojektekhez.

A vasúti tranzit egy másik növekedési terület. Miután a sanghaji metróvonal 14 átvette a Φ120 × 8 mm-es rézcsöves gyűjtősíneket, a vontatási átalakítók hatásfoka 98,5%-ra nőtt, a vonatok energiafogyasztása pedig 7%-kal csökkent. Az övék rezgésállóság 90%-kal csökkenti az érintkezési hibák arányát, jelentősen növelve a működési megbízhatóságot. Ezen alkalmazási forgatókönyvek kiterjesztése a rézcsöves gyűjtősíneket a puszta vezető anyagokból a rendszer energiahatékonyságának meghatározó tényezőjévé emeli.

Anyagi innováció: Fenntartható áttörés az "erőforrás-felhasználástól" a "csökkentés és hatékonyság"ig

Szembenézve a rézforrások szűkössége kihívásával, az ipar strukturális innovációval éri el a „rézcsökkentést és a hatékonyság növelését”. Φ28 × 3 mm-es rézcső használata 20 mm-es tömör rézrúd helyettesítésére 33%-kal csökkenti a rézhasználatot 630 A-es áramfelvétel mellett, miközben megőrzi a hőstabilitást. Az egyik vállalat által kifejlesztett gradiens falvastagságú rézcső gyűjtősín tovább csökkenti az anyagfelhasználást a központi vékonyfalú kialakításnak köszönhetően, 22%-kal csökkenti a rézfogyasztást és 15%-kal a költségeket 10kV/3150A körülmények között.

A zöld gyártási technológiák is felgyorsítják alkalmazásukat. A Jiangxi Naile Copper zárt hurkú vízhűtő rendszere 28 köbméterről tonnánként 16 köbméterre csökkenti a vízfogyasztást a rézcsöves gyűjtősín gyártási folyamatában, ami 43%-os csökkenést jelent. Eközben a Guangdong Longfeng Precision Copper Tube 5G ipari internettechnológiát használ egy digitális ikergyár felépítéséhez, valós időben optimalizálva az energiafogyasztást, és 30%-kal csökkentve az egységnyi termékre jutó átfogó energiafogyasztást. Ezek az innovációk nemcsak csökkentik a gyártási költségeket, hanem elősegítik, hogy a termékek az EU szén-dioxid-határ-kiigazítási mechanizmusa (CBAM) szerinti mentességekre jogosultak legyenek, javítva ezzel a nemzetközi versenyképességet.

Intelligens frissítés: Funkcionális evolúció a "passzív vezetésről" az "aktív menedzsmentre"

A legkorszerűbb innovációk az intelligencia területén jelennek meg. Az optikai szálas érzékelőkkel integrált intelligens rézcsöves sínek valós időben képesek figyelni a hőmérsékletet, a feszültséget és a részleges kisülést. Egy acélipari vállalatnál történő telepítés után 92%-os pontosságot értek el a berendezéshiba előrejelzésében, és 65%-kal csökkentették a nem tervezett állásidőt. Ez az intelligens átalakítás a rézcsöves gyűjtősíneket passzív vezető komponensekből aktív energiagazdálkodási csomópontokká tolja el.

A digitális iker technológia tovább erősíti ezt az értéket. A rézcsöves gyűjtősínek virtuális modelljeinek megalkotásával és teljesítményük különböző üzemi körülmények között történő szimulálásával a vállalkozások korai figyelmeztetést adhatnak az esetleges hibákra. Az egyik adatközpont-projektben ez a prediktív karbantartás 40%-kal csökkentette az üzemeltetési költségeket, és 99,999%-ra növelte a rendszer megbízhatóságát. Az AI-algoritmusok bevezetésével az intelligens rézcsöves gyűjtősínek akár automatikusan is beállíthatják a működési paramétereket, hogy optimalizálják a teljes áramellátó rendszer energiahatékonysági eloszlását.

Jövőbeli trendek: Új határok a szupravezető technológia és a rendszerintegráció terén

A következő generációs rézcsöves gyűjtősín-technológia a szupravezető áttörések felé halad. A német Max Planck Intézet által kifejlesztett réz-szupravezető kompozit gyűjtősín nulla ellenállású erőátvitelt ér el -196°C-on folyékony nitrogénben, ötszörösére növelve az áramsűrűséget. Bár költséges, konkrét, nagy értékű forgatókönyvekben megmutatja az alkalmazási lehetőségeket. Praktikusabb újítás az alumínium szilícium-karbid kompozit anyag, amelynek hővezető képessége másfélszer nagyobb, mint a réz, és tömegének mindössze egyharmada, és néhány új energetikai alkalmazásban már kipróbálják.

A rendszerintegráció egy másik kulcsfontosságú irány. A Tesla energiaosztálya integrált „hűtés-vezetési” gyűjtősínt fejlesztett ki, amely egyesíti a hőelvezetési és az erőátviteli funkciókat, így 40%-kal csökkenti az elektromos járművek feltöltődíszleteinek térfogatát, és 30%-kal növeli a töltési hatékonyságot. Ez a keresztfunkcionális integráció jelenti a rézcsöves gyűjtősínek jövőbeli irányát – ezek már nem egyfunkciós vezetőképes alkatrészek, hanem átfogó energiamegoldások maghordozói.

A csendes infrastruktúra energetikai forradalma

A felemelkedése rézcsöves gyűjtősínek csendes forradalmat jelent az energiainfrastruktúra szektorban: míg az ipar figyelme az olyan sztártechnológiákra összpontosul, mint a fotovoltaikus energia és a szélenergia, ez a hagyományosnak tűnő rés az anyagtudomány és a szerkezeti innováció révén csendesen emeli a teljes energiarendszer hatékonysági alapvonalát. Az elkövetkező öt évben, ahogy a globális energiaátállás felgyorsul, a rézcsöves gyűjtősín-piac éves szinten 25% feletti növekedést fog tartani, ami a legígéretesebb profitnövekedési pont lesz a rézcsőiparban.

A vállalkozások számára a verseny kulcsa már nem kizárólag a költségkontrollban rejlik, hanem a rendszermegoldások – integráló – nyújtásának képességében anyagi innováció , intelligens menedzsment , és alkalmazási forgatókönyvek mélyrehatóan átfogó energiahatékonyságot javító megoldásokat kínál. Ahogy az egyik iparági szakértő kijelentette: "A jövőben nem a rézcsöveket árusító cégek, hanem a „hatékonyságot" árusító cégek lesznek a nyertesek.
