Rézcsöves gyűjtősínek: A csendes forradalom az erőátviteli infrastruktúrában

Alcím: Hogyan határozzák meg újra az üreges csővezetékek az energiarendszerek hatékonyságát, miközben a hagyományos megoldások hely- és teljesítménykorlátokkal küzdenek.

Technológiai átalakulás: a szilárd vezetőktől a háromdimenziós erőátvitelig

A globális energiainfrastruktúra korszerűsítése soha nem látott keresletet generál az iránt rézcső sínek. Miközben a teljes rézcsöves kereslet mindössze 2–3%-át képviselik, ezek a termékek évente 200%-ot meghaladó növekedési ütemet tapasztalnak olyan alkalmazásokban, mint az ultra-nagyfeszültségű alállomások, adatközpontok és új energiaerőművek. Az alapvető előnyük bennük rejlik üreges csőszerű szerkezet , amely 3-5-szörösére tágítja a vezeték felületét, egyenletes árameloszlást biztosít a csőfal mentén, 0,8 alá csökkenti a skin hatástényezőt, és 40%-kal csökkenti a váltakozó áramú ellenállást az egyenértékű keresztmetszetű téglalap alakú sínekhez képest.

Ez a szerkezeti innováció a nagyáramú átvitel kritikus kihívásaira ad választ. A 750 kV-os gázszigetelt kapcsolóberendezésekben (GIS) egy Φ100 × 5 mm-es rézcsöves gyűjtősín 4000 A áramot képes szállítani, mindössze 2,68 A/mm² sűrűséggel, míg az ezzel egyenértékű négyszögletes gyűjtősínek több egymásra helyezett réteget igényelnek, ami több mint 30%-kal növeli a veszteséget. Ennél is fontosabb, hogy a rézcsöves gyűjtősínek mechanikai szilárdsága eléri a négyszögletes gyűjtősínek négyszeresét, ami 9 méteres függesztett fesztávot és 13 méteres alátámasztott fesztávot tesz lehetővé 50 kA rövidzárlati áram hatására, ami jelentősen csökkenti az alállomás acélszerkezeti követelményeit.

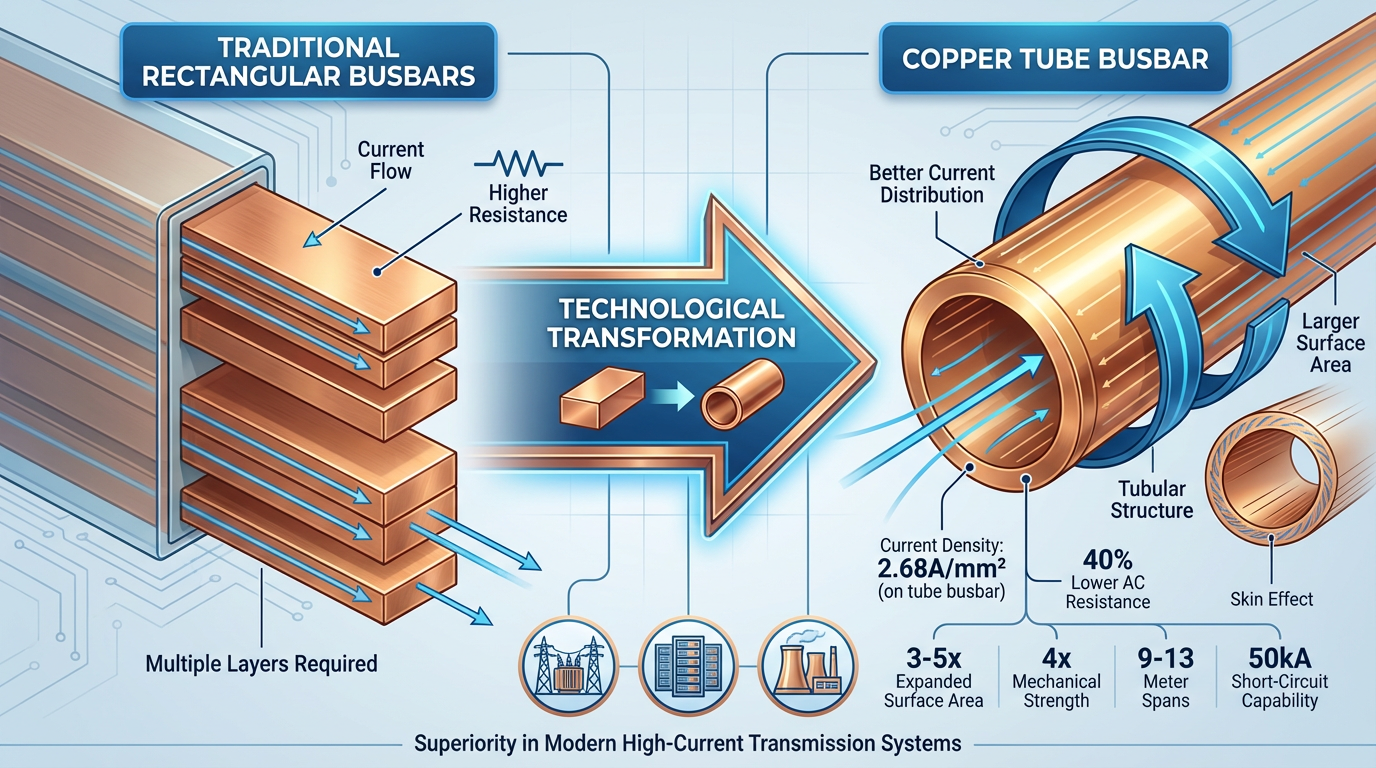

(Ezt a képet mesterséges intelligencia készítette.)

Táblázat: A rézcsöves gyűjtősínek teljesítményének összehasonlítása a hagyományos négyszögletes gyűjtősínekkel (2025)

Anyaginnováció: Fejlett ötvözetek és fenntartható gyártás

A rézcsöves gyűjtősínek teljesítménye az anyagtudományi áttörésekből fakad. Új réz-ezüst és réz-króm ötvözetek megőrzi a vezetőképességet, miközben 30%-kal növeli a szilárdságot, ami vékonyabb falakat és akár 25%-os anyagmegtakarítást tesz lehetővé a teljesítmény csökkenése nélkül. Ezek a fejlett anyagok lehetővé teszik a -196°C és 250°C közötti hőmérséklet-tartományban történő működést, így alkalmasak extrém környezeti körülményekre is, a kriogén alkalmazásoktól a magas hőmérsékletű ipari körülményekig.

A fenntartható gyártási folyamatok átformálják a termelés gazdaságosságát. A modern létesítmények zárt hurkú vízhűtési rendszereket alkalmaznak, amelyek a vízfogyasztást 28 köbméter/tonnáról 16 köbméter/tonnára csökkentik, ami 43%-os csökkenést jelent. Az 5G és az ipari internetes technológiák integrációja lehetővé teszi a valós idejű energiaoptimalizálást, 30%-kal csökkentve az egységnyi termékre jutó átfogó energiafogyasztást. Ezek a fejlesztések nemcsak csökkentik a gyártási költségeket, hanem hozzájárulnak ahhoz is, hogy a termékek mentesüljenek az olyan mechanizmusok alapján, mint az EU szén-dioxid-határkiigazítási mechanizmusa (CBAM).

Alkalmazási spektrum: a hagyományos energiaforrásoktól az új energiahatárokig

A rézcsöves gyűjtősínek értékajánlata több szektorban is újradefiniálódik. Az ultranagy feszültségű egyenáramú átvitelben a teljesen szigetelt rézcsöves gyűjtősíneket használó ±800 kV-os átalakító állomások rendszerveszteségei 18%-kal csökkentek, és az éves működési költségmegtakarítás eléri a 4 millió dollárt. Ez az előny különösen hangsúlyossá válik a távolsági átvitelben, ahol a 100 kilométert meghaladó projektek 25%-os vagy annál nagyobb életciklus-költségcsökkenést jelentenek.

A megújuló energiaágazat különösen ígéretes határterület. Szélerőmű-alkalmazásokban a rézcsöves gyűjtősínek megbízható működést mutatnak -40°C-on, az UV-álló bevonatokkal pedig 30 évre növelik a kültéri élettartamot – ez megduplázza a hagyományos kábelek 15 éves ciklusát. A fotovoltaikus erőművekben a moduláris felépítés 50%-kal felgyorsítja a telepítést, ami különösen értékes a gyorsan telepíthető elosztott energiaprojektek esetében. A vasúti tranzit egy másik növekedési vektor: a 14-es sanghaji metróvonalhoz hasonló rendszerek 98,5%-os vontatási átalakító hatásfokkal és 7%-kal csökkentik a vonatok energiafogyasztását a Φ120 × 8 mm-es rézcsöves gyűjtősínek alkalmazása után.

Regionális táj: Az örökbefogadás és az innováció globális változatai

A globális rézcsöves gyűjtősín-piac eltérő regionális jellemzőket mutat. Európa továbbra is vezető szerepet tölt be a csúcskategóriás alkalmazások terén, a német gyártók birtokolják a nagy tisztaságú csövek piacának 60%-át. Észak-Amerika a repülési és védelmi alkalmazásokra összpontosít, ahol a speciális ötvözetek extrém teljesítménykövetelményeknek felelnek meg. Mindeközben a kínai vállalatok jelentős előrelépést értek el az olyan szűk szegmensekben, mint a tengeri minőségű B10-es nikkel-réz csövek, és megszerezték a globális piaci részesedés 25%-át.

Ez a földrajzi megoszlás különböző versenyelőnyöket tükröz. Az európai erőfölény a prémium szegmensekben a precíziós gyártásban szerzett hosszú távú szakértelemből fakad, míg az észak-amerikai erősségek a fejlett repülőgépiparhoz igazodnak. Kína felemelkedése előnyt jelent az integrált ipari klaszterekből, amelyek egyesítik az upstream olvasztást, a középső feldolgozást és a későbbi alkalmazásokat, így 30%-kal csökkentik a K+F ciklusokat és 20%-kal a költségeket.

Jövőbeli irányok: Intelligens rendszerek és új generációs anyagok

A rézcsöves gyűjtősínek jövőbeli fejlődése a nagyobb intelligencia és funkcionalitás felé mutat. A száloptikai érzékelők integrációja lehetővé teszi a hőmérséklet, a feszültség és a részleges kisülés valós idejű monitorozását, egyes ipari alkalmazásoknál pedig 92%-os pontosságot érnek el a berendezések hibáinak előrejelzésében, és 65%-kal csökkentik a nem tervezett állásidőt. Ez az átalakítás a rézcsöves gyűjtősíneket passzív vezető elemekből aktív energiagazdálkodási csomópontokká emeli.

A következő generációs anyagok további áttörést ígérnek. A réz-grafén kompozitok ötszörösét mutatják a tiszta réz hővezető képességének 1/4 tömegénél, míg a -196 °C-os folyékony nitrogén hőmérsékleten működő szupravezető változatok nulla ellenállású erőátvitelt biztosítanak. Bár kereskedelmileg még nem életképes méretekben, ezek a fejlett anyagok egy olyan jövő felé mutatnak, ahol a rézcsöves gyűjtősínek tömege 60%-kal csökkenhet, ugyanakkor a teljesítmény is javulhat.

A rendszerintegráció egy másik kulcsfontosságú irány. A kombinált hűtő-vezetési integrált gyűjtősínek, amelyek egyesítik a hőelvezetést az erőátviteli funkciókkal, 30%-kal csökkenthetik a csatlakozók számát, miközben növelik az energiasűrűséget. Ez a megközelítés jól példázza az iparág elmozdulását az alkatrészgyártásról az integrált megoldások biztosítására.
