A TP2 rézcsövek végső útmutatója: Tulajdonságok, alkalmazások és iparági szabványok

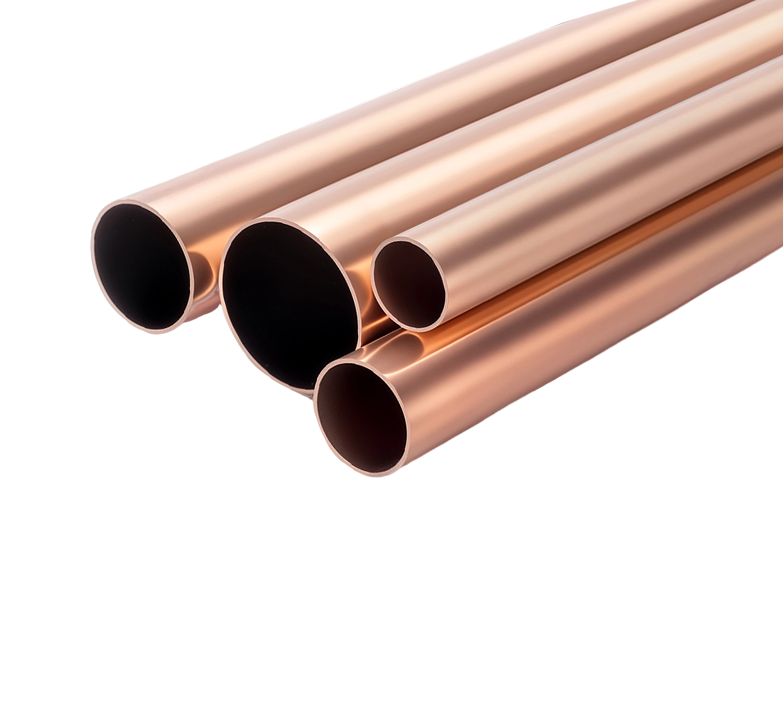

1. rész: Bevezetés a TP2 rézcsövekbe

1.1 A TP2 réz meghatározása: Az iparági szabvány

TP2 réz foszfvagy-deoxidált réz, magas maradékfoszfvagytartalommal. A kohászat területén a kínai szabvány szerint osztályozzák GB/T 1527 , amely funkcionálisan egyenértékű a nemzetközileg elismert ASTM C12200 (Cu-DHP) .

A „P” a TP2-ben azt jelenti Foszfor , amelyet az olvasztási folyamat során adnak hozzá az oxigén eltávolítására. A réz „deoxidálásával” a gyártók olyan anyagot hoznak létre, amely lényegesen megbízhatóbb az ipari alkalmazásokhoz, mint a hagyományos tiszta réz, különösen hő és hegesztés esetén.

1.2 A jelentősége: Miért számít a dezoxidált réz?

A TP2 réz elsődleges jelentősége abban rejlik hegeszthetőség . A hagyományos „kemény szurok” réz (mint a T2) nyomokban oxigént tartalmaz. Ha a T2-t hidrogénben gazdag atmoszférában hevítik vagy hegesztik, akkor „hidrogén ridegségben” szenved, ami mikroszkopikus repedésekhez és szerkezeti meghibásodásokhoz vezet.

A TP2 megoldja ezt a problémát. Mivel a foszfor már megkötötte és eltávolította az oxigént, a TP2 rézcsövek biztonságosan keményforraszthatók és hegeszthetők, így biztosítva a szivárgásmentes csatlakozásokat. Ez teszi „arany stésardsá” azoknál a rendszereknél, amelyeknek évtizedeken át kell tartaniuk a nagynyomású gázokat vagy folyadékokat.

1.3 TP2 vs. TP1: Rövid összehasonlítás

Noha mindkettő foszfor-deoxidált, a választás között gyakran a kompromisszum múlik hő/elektromos vezetőképesség and csatlakozási megbízhatóság :

• TP1 (alacsony foszfortartalmú): Kevesebb foszfort tartalmaz (0,005-0,012%). Magasabb vezetőképességet biztosít, de kissé érzékenyebb összetett hegesztési folyamatok során.
• TP2 (magas foszfortartalmú): Több foszfort tartalmaz (0,013-0,050%). Ez a preferált választás a HVAC és hűtőipar mert kiváló hegesztési teljesítménye felülmúlja a vezetőképesség enyhe csökkenését.

1.4 Közös felhasználások és iparágak

A TP2 rézcsövek a modern infrastruktúra „keringési rendszere”. A korrózióállóság és a hőhatékonyság egyedülálló keveréke miatt nélkülözhetetlenek:

• HVAC/R (fűtés, szellőzés, légkondicionálás és hűtés): Hűtőközeg-vezetékekhez és párologtató/kondenzátor tekercsekhez használják.
• Víz- és gázszerelés: Ivóvíz és orvosi gázok biztonságos szállítása.
• Teljesítmény és energia: Hőcserélők erőművekben és hűtőrendszerek megújuló energiaforrásokhoz.
• Autóipar: Egyre gyakrabban használják az elektromos járművek (EV) akkumulátorainak hőkezelési rendszereiben.

2. rész: Szabványok és előírások

A TP2 rézcsövek vásárlásakor vagy specifikálásakor létfontosságú a megfelelő nemzetközi nómenklatúra használata a minőség biztosítása érdekében.

2.1 Közös iparági szabványok

2.2 Méretre vonatkozó előírások

A TP2 csövek széles méretválasztékban állnak rendelkezésre, de általában a következő kategóriákba sorolhatók:

• Külső átmérő (OD): Általában 2 mm-től 200 mm-ig terjed.
• Falvastagság: Az „ultravékony”-tól (0,2 mm) a „nehézfalú”-ig (5 mm-es nagynyomású ipari használatra).
• Tűrések: A precíziós csövek átmérőtűrése gyakran /- 0,02 mm, hogy légmentesen illeszkedjenek a mechanikus csatlakozókhoz.

3. rész: Kémiai összetétel és fizikai tulajdonságok

3.1. Kémiai összetétel: A foszfor szerepe

A TP2 réz teljesítményét nagy tisztasága és a foszfor pontos szabályozása határozza meg. A szabványos előírásoknak megfelelően (pl GB/T 5231 or ASTM C12200 ), az összetétel szigorúan szabályozott:

Miért a 0,013% - 0,050% tartomány?
Ha a foszfor 0,013% alatt van, a dezoxidáció tökéletlen lehet, ami a hegesztés során rideg kötéseket okozhat. Ha ez meghaladja a 0,050%-ot, a hő- és elektromos vezetőképesség jelentősen csökken, ami csökkenti a hőcserélők hatásfokát.

3.2 Fizikai és mechanikai tulajdonságok

A TP2 rézcsöveket „puha” szilárdságuk miatt értékelik – elég erősek ahhoz, hogy megtartsák a nagy nyomást, de elég képlékenyek ahhoz, hogy repedés nélkül bonyolult tekercsekké hajlítsanak.

A. Szakítószilárdság és folyási szilárdság

A szakítószilárdság a cső „mérsékletétől” (keménységétől) függ:

• Puha (lágyított, M): >= 195 MPa. Rendkívül rugalmas, ideális kézi hajlításhoz és szoros tekercsekhez.
• Kemény (H): >= 295 MPa. Merev és erős, egyenes csővezetékekhez használható víz- és ipari vezetékekben.
• Termőerő: Jellemzően 60 és 150 MPa között mozog, az indulattól függően.

B. Megnyúlás

Ez méri az anyag nyúlási képességét, mielőtt eltörik. A TP2 réz nyúlási aránya általában >= 35-40% (hevített állapotban). Ez a nagy flexibilitás az, ami lehetővé teszi a cső törés nélküli kitágítását, kiszélesedését vagy eltolását.

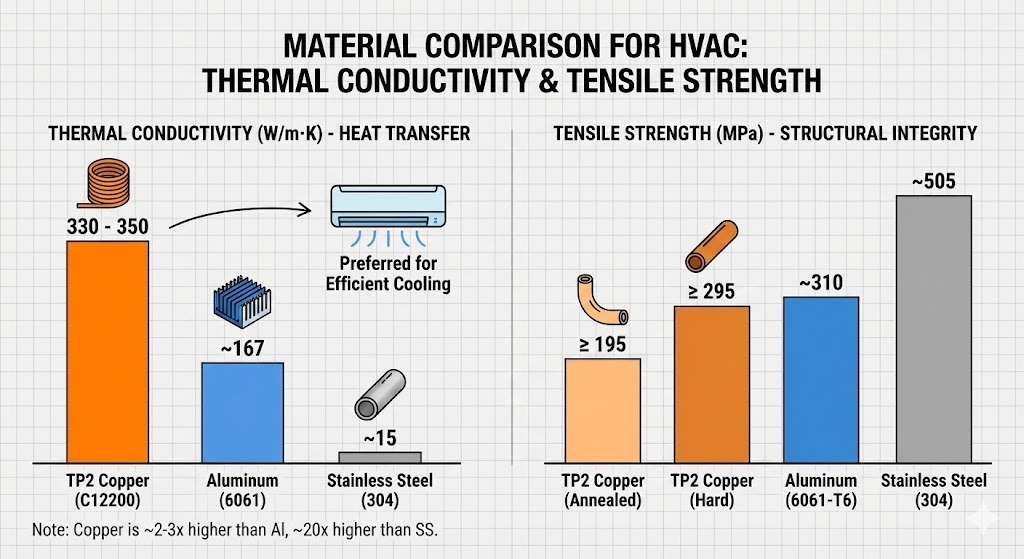

C. Hővezetőképesség

Míg a foszfor hozzáadása csökkenti a vezetőképességet a tiszta rézhez képest, a TP2 továbbra is vezető szerepet tölt be a fémek között:

• Hővezetőképesség: Körülbelül 330-350 W/(m·K) 20°C-on.
• Megjegyzés: Ez nagyjából 2-3-szor magasabb, mint az alumínium, és 20-szor magasabb, mint a rozsdamentes acél, ezért ez az előnyben részesített anyaga a klíma párologtatóinak.

D. Elektromos vezetőképesség

• Elektromos vezetőképesség: >= 70% - 80% IACS (Nemzetközi lágyított réz szabvány).
• Bár alacsonyabb, mint az oxigénmentes réz (C10200) 100%-os IACS-értéke, több mint elegendő földelési és hőszinkronizálási alkalmazásokhoz, ahol hegesztésre is szükség van.

3.3 Fizikai állandó összefoglaló táblázat

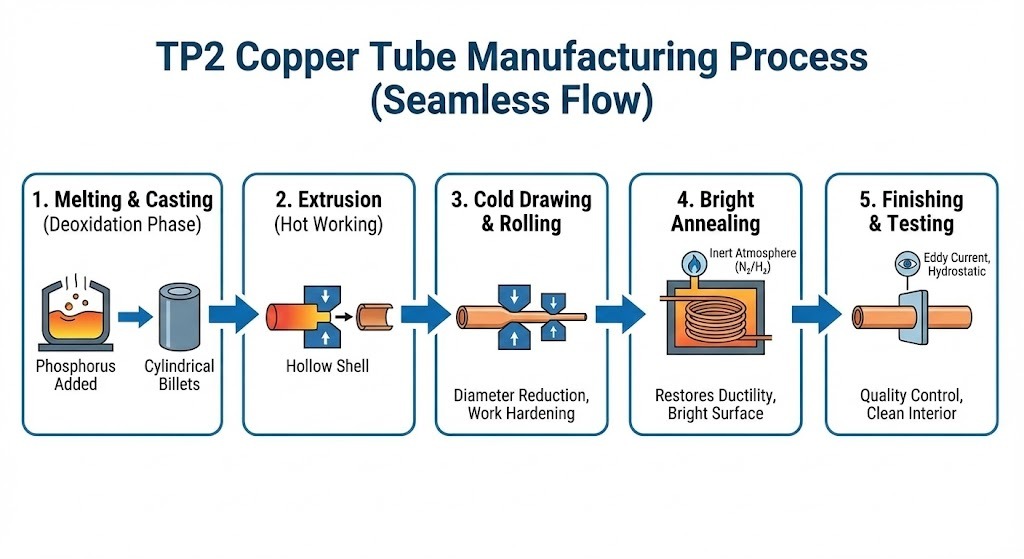

4. rész: TP2 rézcsövek gyártási folyamata

A TP2-es rézcsövek gyártása egy utazás a magas hőfokon történő olvasztástól a nagy pontosságú hidegmegmunkálásig. A legtöbb prémium TP2 csövet úgy gyártják varrat nélküli csövek , amely kiküszöböli a hegesztési varrat meghibásodásának kockázatát.

4.1 Lépésről lépésre történő gyártási folyamat

1. Olvadás és öntés (deoxidációs fázis):
   A nagy tisztaságú katódrezet indukciós kemencében olvasztják. Ebben a szakaszban foszfort adnak az olvadt fürdőhöz. Ez az a kritikus pillanat, amikor az oxigént eltávolítják, és a tételt TP2 rézsé alakítják. Az olvadt fémet ezután tömör hengeres tuskóba öntik.
2. Extrudálás (meleg megmunkálás):
   A réztuskót felhevítik, és hatalmas nyomás alatt átnyomják egy szerszámon, hogy vastag falú üreges héjat hozzon létre. Ez a „meleg megmunkálás” lebontja az öntött szemcseszerkezetet, így a fém keményebbé és egyenletesebbé válik.
3. Hideghúzás és hengerlés:
   A végső átmérő és falvastagság elérése érdekében a cső több szakaszon megy keresztül Hideg rajz or Hideghengerlés (Pilgering). A csövet fokozatosan kisebb szerszámokon keresztül húzzák át. Ez a folyamat növeli a fém szilárdságát a „munka keményítése” révén.
4. Fényes lágyítás:
   A hideghúzás keménysé és törékennyé teszi a rezet. A hajlításhoz és fáklyázáshoz szükséges hajlékonyság helyreállítása érdekében (különösen „lágy” vagy „félkemény” tempereknél) a csöveket szabályozott atmoszférájú kemencében melegítik (általában nitrogénnel vagy hidrogénnel), hogy megakadályozzák az oxidációt. Ez tiszta, „fényes” felületet eredményez.
5. Kikészítés és tisztítás:
   A csöveket hosszra vágják vagy feltekerik. HVAC alkalmazások esetén a belső térnek sebészetileg tisztának kell lennie, mivel a maradék olaj vagy por károsíthatja a kompresszort.

4.2 Minőség-ellenőrzési intézkedések

Annak biztosítása érdekében, hogy a TP2 csövek megfeleljenek a nemzetközi szabványoknak, mint pl ASTM B280 , a gyártók szigorú tesztelést alkalmaznak:

• Örvényáram tesztelése: Roncsolásmentes teszt, amely elektromágneses mezőket használ a cső falában lévő láthatatlan repedések vagy gödrök észlelésére.
• Hidrosztatikai vizsgálat: A cső tele van nagynyomású folyadékkal, hogy ellenálljon a modern hűtőközegek (például R-410A vagy R-32) nyomásának.
• Méretvizsgálat: A precíziós tolómérők és lézermérők biztosítják a falvastagság egyenletességét – ez kritikus a nyomásértékek betartásához.

5. rész: A TP2 rézcsövek főbb jellemzői és előnyei

Miért a TP2 az „ipar kedvence”? Előnyei túlmutatnak az egyszerű vezetőképességen.

5.1 Kiváló korrózióállóság

A TP2 réz természetes, védő patinaréteget képez, ha ki van téve az elemeknek. Az acéllal ellentétben nem rozsdásodik. A vízvezeték és a HVAC területén ez azt jelenti, hogy a cső nem vékonyodik el, és nem képződik könnyen „lyukszivárgás” a 20-30 éves élettartam alatt.

5.2 Magas hőhatékonyság

Amint azt a tulajdonságok részben megjegyeztük, a TP2 hővezető képessége kivételes. Hőcserélőben ez lehetővé teszi gyorsabb hőátadás kisebb helyigényben, lehetővé téve kompakt, nagy hatásfokú klímaberendezések tervezését.

5.3 Kiváló „csatlakozhatóság”

Mivel a TP2 foszfor-deoxidált, ez a leginkább felhasználóbarát réz keményforrasztás és forrasztás . A technikusok gyorsan összeilleszthetik a csöveket egy fáklyával anélkül, hogy aggódnának amiatt, hogy a fém törékennyé válik vagy a kötés meghibásodik a vibráció hatására.

5.4 Rugalmasság és alakíthatóság

A TP2 réz speciális nehézgépek nélkül könnyen hajlítható, tágítható vagy „kicsavarható”. Ez a rugalmasság létfontosságú a hűtőközeg-vezetékek szűk helyeken történő telepítéséhez vagy bonyolult elpárologtató tekercsek létrehozásához.

5,5 100%-os újrahasznosíthatóság

A réz „állandó” anyag. A TP2 rézcsövek korlátlanul újrahasznosíthatók teljesítménycsökkenés nélkül. Egy korszakban ESG (környezeti, szociális és kormányzási) A réz használata fenntartható választás a zöld épületek tanúsításához.

6. rész: A TP2 rézcsövek alkalmazásai az iparágakban

6.1 HVAC és hűtés: a rendszer szíve

Ez a TP2 réz legdominánsabb szektora. A modern hűtőközegek nagy nyomáson működnek, ami megköveteli a TP2 által biztosított zökkenőmentes megbízhatóságot.

• Klíma és hőszivattyúk: Beltéri és kültéri egységek csatlakoztatására szolgál. A TP2 rugalmassága lehetővé teszi, hogy kiszélesítsék, és nulla szivárgású szelepekhez csatlakoztassák.
• Hűtés: Szupermarket hűtőláncokban és ipari fagyasztókban használják. A TP2 csövek gyakran „belső barázdáltak” (belső mikrobordák hozzáadásával), hogy tovább növeljék a hőátadó felületet, így a rendszer energiahatékonyabb.
• Párologtatók és kondenzátorok: A cső nagy hővezető képessége biztosítja a gyors hőcserét a hűtőközeg és a levegő között.

6.2 Víz- és vízelosztás

Sok felső kategóriás lakó- és kereskedelmi épületben a TP2 réz az előnyben részesített választás vízrendszerekhez, hosszú élettartama és egészségügyi előnyei miatt.

• Ivóvíz: A réz természetesen antimikrobiális, gátolja a baktériumok növekedését, mint például Legionella .
• Vízelvezetés és légtelenítés: Mivel a TP2 ellenáll a szürkevíz és a durva szappanok okozta korróziónak, tartós vízelvezető rendszerekhez használják, amelyek több mint 50 évig tartanak.
• Gázcsövek: Nagy nyomású és tűzálló (nem éghető) képessége a legbiztonságosabb választássá teszi orvosi gázok kórházi vagy földgáz otthoni szállítására.

6.3 Ipari és vegyi alkalmazások

A szabványos épületeken túl a TP2 réz kezeli a „nehéz emelést” a gyártóüzemekben.

• Hőcserélők: Olajhűtőben, erőművi gőzkondenzátorban és vegyi feldolgozásban használják.
• Csővezetékek folyamata: A TP2 ideális olyan folyadékok szállítására, amelyek nem savasak, de stabil hőmérsékletű környezetet igényelnek.
• Napkollektorok: A napkollektoros vízmelegítők „felszálló” csöveiben használják a naphő elnyelésére és a víztároló tartályba történő átvitelére.

6.4 Elektromos és földelési alkalmazások

Míg a TP2 vezetőképessége valamivel alacsonyabb, mint a tiszta T2 rézé, kiváló szilárdsága és korrózióállósága miatt hasznos bizonyos elektromos feladatokhoz:

• Földelő rudak és hüvelyek: Elektromos rendszerek villámcsapástól és túlfeszültségtől való védelmére használják, különösen olyan talajos környezetben, ahol a korrózió veszélyt jelent.
• Terminálok és csatlakozók: Nagy teherbírású elektromos alkatrészekben használatos, ahol az alkatrészt keményforrasztással vagy egy másik alkatrészhez kell hegeszteni.

7. rész: Csatlakozási technikák TP2 rézcsövekhez

A rézrendszerek megbízhatósága nagymértékben függ a csatlakozások minőségétől. Mivel a TP2 deoxidált, a csatlakozási lehetőségek legszélesebb skáláját kínálja az anyagromlás veszélye nélkül.

7.1 Forrasztás és keményforrasztás

Ez a legelterjedtebb módszer a TP2 csövek esetében a HVAC-ban és a vízvezetékekben.

• Forrasztás (lágyforrasztás): Elsősorban lakossági vízvezetékeknél használják. 450 °C alatti olvadáspontú töltőfémeket foglal magában.
• Forrasztás (keményforrasztás): A HVAC/R „szabványa”. 450°C feletti olvadáspontú töltőanyagot használ (gyakran ezüst alapú). A TP2 réz hidrogén ridegséggel szembeni ellenálló képessége lehetővé teszi a magas hőmérsékletű forrasztást egy fáklyával, ami gyakran erősebb, mint maga a cső.

7.2 Mechanikai szerelvények

Olyan környezetben, ahol a nyílt láng nem megengedett (például a kórházak vagy csúcstechnológiás gyárak „fáklyamentes” zónái), mechanikai lehetőségeket használnak:

• Press-fit: Egy szerszám rápréseli a szerelvényt a csőre, belső O-gyűrűt használva a tömítéshez.
• Kompressziós szerelvények: Sárgaréz anyát és érvéghüvelyt használ, hogy a TP2 csövet a szerelvényhez nyomja. Ez gyakori az alacsony nyomású gázvezetékeknél és a műszereknél.

8. rész: A TP2 előnyei és hátrányai

A megalapozott döntés meghozatalához hasznos az „előnyök és hátrányok” összefoglalása.

Előnyök

• Biztonságos hegesztés: A magas foszfortartalom megakadályozza a repedések kialakulását a magas hőmérsékletű csatlakozás során.
• Energiahatékonyság: A kivételes hővezető képesség energiát takarít meg a fűtési/hűtési alkalmazásokban.
• Tartósság: Nagy ellenállás az általános korrózióval és a belső vízkővel szemben.
• Antibakteriális: Az érintkezést követő két órán belül természetesen elpusztítja a baktériumok 99,9%-át.
• Fenntartható: Teljesen újrahasznosítható és magas hulladékértékű.

Hátrányok

• Vezetőképességi kompromisszum: Elektromos vezetőképessége kisebb, mint a T2 (tiszta réz).
• Költségingadozás: Mint minden réztermék, az ár ki van téve a globális árupiaci ingadozásoknak.
• Lopás veszélye: Magas újrahasznosítási értékének köszönhetően a szabaddá vált rézcsövek lopások célpontjai lehetnek a munkaterületeken.

9. rész: Karbantartás és gondozás a hosszú élettartam érdekében

Míg a TP2 réz egy „állítsd be és felejtsd el” anyag, az alábbi tippek betartása garantálja, hogy évtizedekig kitart:

1. Kerülje el a túlzott fluxust: Forrasztáskor a szükséges minimális mennyiségű folyasztószert használja. A cső belsejében maradt felesleges fluxus helyi lyukkorróziót okozhat.
2. Megfelelő támogatás: Győződjön meg arról, hogy a csöveket rézbevonatú vagy műanyag bevonatú akasztók támasztják alá. A megelőzés érdekében kerülje a horganyzott acéllal vagy vassal való közvetlen érintkezést galvanikus korrózió .
3. Áramlási sebesség: A vízvezetékeknél tartsa a víz sebességét az ajánlott határokon belül (általában < 1,5 m/s meleg víz esetén), hogy elkerülje az eróziót-korróziót.
4. Tisztítás: Ipari hőcserélőknél a rendszeres, enyhe vízkőoldószeres öblítés fenntartja a TP2 falak magas hőátadási sebességét.

Következtetés: A TP2 rézcsövek jövője

A TP2 rézcsövek a kohászat és a praktikum tökéletes egyensúlyát képviselik. A réz dezoxidálására foszfor hozzáadásával a mérnökök olyan anyagot hoztak létre, amely nemcsak nagyon hatékony a hőátvitelben, hanem hihetetlenül megbízhatóan is beépíthető és csatlakoztatható.

Legyen szó az otthonunk kényelmét biztosító klímaberendezésekről, a biztonságos vizet biztosító vízvezetékekről vagy az elektromos járművek következő generációjának hűtőrendszereiről, a TP2 továbbra is a modern hő- és folyadékgazdálkodás alapja. A nagynyomású, magas hőmérsékletű vagy nagy hatékonyságú alkalmazásokhoz való anyag kiválasztásakor a TP2 (C12200) a bevált iparági etalon.

10. rész: Gyakran Ismételt Kérdések (GYIK)

A cikk zárásaként íme néhány a TP2 rézcsövekkel kapcsolatos leggyakoribb kérdések:

1. kérdés: A TP2 rézcsövek használhatók ivóvízhez?
V: Igen. A TP2-t (C12200) világszerte széles körben használják vízvezeték-rendszerekben. Természetesen antimikrobiális, és a legtöbb joghatóságban megfelel az ivóvízre vonatkozó biztonsági előírásoknak.

2. kérdés: Mi a fő különbség a TP1 és a TP2 között?
V: Az elsődleges különbség az Foszfor content . A TP2 magasabb foszfortartománnyal rendelkezik (0,013–0,050%), így kiválóan alkalmas nagy igénybevételű hegesztéshez és keményforrasztáshoz, míg a TP1 (0,005–0,012%) valamivel jobb hő/elektromos vezetőképességet biztosít.

3. kérdés: Miért részesítik előnyben a TP2-t a T2-vel szemben a HVAC alkalmazásokban?
V: A T2 réz nyomokban oxigént tartalmaz, ami hegesztés közben „hidrogén ridegséget” okoz, ami repedésekhez vezet. A TP2 deoxidált, ami azt jelenti, hogy többszörösen keményforrasztható és hegeszthető anélkül, hogy elveszítené a szerkezeti integritást.

4. kérdés: A TP2 csövek kompatibilisek az új zöld hűtőközegekkel, mint például az R-32?
V: Igen. A TP2 varrat nélküli csöveket a modern környezetbarát hűtőközegekhez kapcsolódó magasabb üzemi nyomás kezelésére tervezték, feltéve, hogy a falvastagság megfelelően van megadva.

11. rész: Végső összehasonlító összefoglaló (kiválasztási útmutató)

Ez a táblázat gyors referenciaként szolgál a mérnökök számára, hogy kiválasszák a megfelelő minőségű rézt az adott projekthez.
